Отоплителна водна буферна памет 500 литра

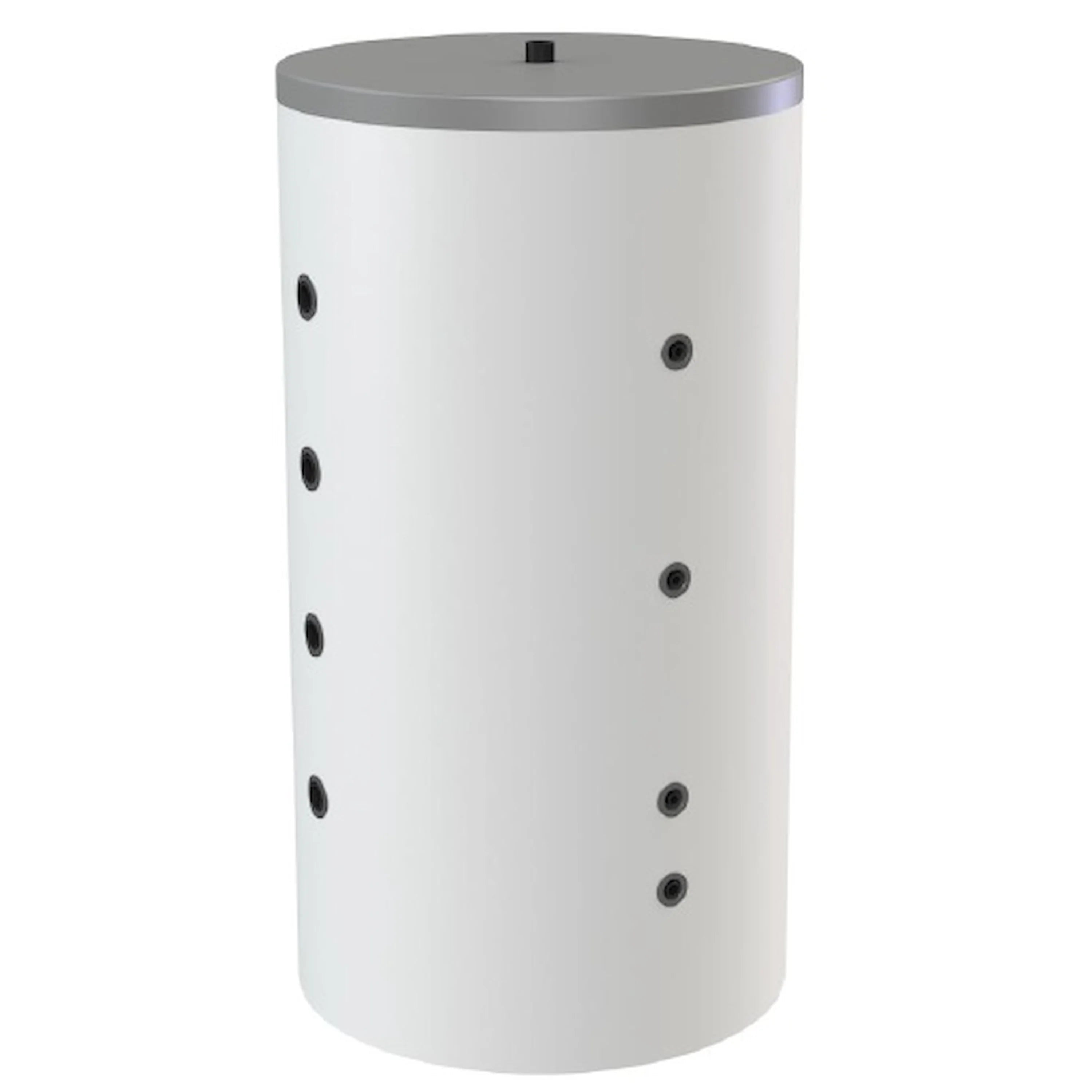

Буферен резервоар WGJ-B PSTW 500 за топла вода: високоефективен топлоакумулатор за отоплителни системи

Преглед на продукта

Буферният резервоар WGJ-B PSTW 500 е здрав резервоар със стоманени стени за приемане, съхранение и контролирано освобождаване на отоплителна вода или други течности, съвместими със стомана. Той действа като буфер между топлогенераторите (напр. централни бойлери, слънчеви колектори, термопомпи) и отоплителния кръг, компенсирайки колебанията в мощността и защитавайки отоплителната система.

Резервоарът за съхранение е с номинален обем от 498 dm³ и е проектиран за максимално работно налягане от 0,3 MPa. Вътрешната част на резервоара е незавършена, а външната е боядисана, за да се предотврати корозия.

Конструкция и материали

Резервоарът е изработен от черна листова стомана; изолацията е осигурена или от полистиролова пяна, или от гумена подложка, трайно закрепена към стените на резервоара. Изолацията е защитена от външна обвивка, покрита със скай покритие.

Моля, обърнете внимание: Премахването на изолацията, трайно закрепена към съда под налягане, ще анулира гаранцията на продукта. Повърхността на корпуса е изработена от скалоподобен материал.

Технически спецификации (кратък преглед)

Обем: 498 dm³. Тръбни връзки: Нагревателен елемент/връзка MG/KP 1 1/2”, температурен сензор CT ⅜”, дренаж ZS ¾”. Загуби в режим на готовност (полистиролна пяна): приблизително 52–72 W, с гумена подложка: приблизително 47–65 W (в зависимост от модела).

Тегло: 120 кг. Максимални работни параметри: налягане pr = 0,3 MPa; температурни диапазони в зависимост от изолацията: с полистиролова пяна tr min = 15 °C до tr max = 80 °C, с гумена подложка tr min = 5 °C до tr max = 70 °C.

Области на приложение

Резервоарът за съхранение е предназначен за централни отоплителни системи, комбинации със слънчеви термални системи, термопомпени системи и като междинен резервоар за котелни системи. Подходящ е навсякъде, където излишната топлина трябва да се съхранява временно и да се освобождава при необходимост.

Правила за безопасност

Работата в затворени отоплителни системи е разрешена само с работещ предпазен клапан (налягане на отваряне 0,3 MPa). В идеалния случай този клапан трябва да бъде монтиран във връщащата линия на отоплителната вода и не трябва да бъде отделен от резервоара чрез спирателни клапани. Работещият предпазен клапан може да показва периодично изпускане на вода – запушен изход трябва стриктно да се избягва.

Употребата без предпазен клапан или с дефектен клапан е забранена, тъй като това може да доведе до повреди или опасности. При използване на предпазни клапани, които връщат водата към водоснабдителната мрежа, системата след нея трябва да може да издържа на температури до +90 °C на разстояние най-малко 5 m.

Монтаж и свързване

Свързването на предпазния вентил към захранването със студена вода е задължително; стрелката на тялото на вентила трябва да показва посоката на потока. Не е позволено да се монтират спирателни вентили между предпазния вентил и резервоара. Ремонти по водната система могат да се извършват само от квалифициран персонал.

Електрическо отопление: Монтаж и инструкции

По време на гаранционния период могат да се използват само електрически нагревателни елементи с изолирани нагревателни компоненти (напр. тип EJK от ZUG ELEKTROMET). Монтажът и свързването трябва да се извършват в съответствие със съответните инструкции за монтаж и експлоатация на електрическия нагревател. Еднофазни нагревателни елементи (230 V) се предлагат с мощност 1,5/2,0/3,0 kW; трифазни версии (400 V) се предлагат с мощност 3,0/4,5/6,0 kW.

Еднофазните нагреватели трябва да бъдат свързани към заземен контакт 230 V/16 A. Щепселът не трябва да се включва, докато резервоарът не е напълно напълнен с вода. Трифазните нагревателни елементи трябва да бъдат свързани от квалифициран електротехник съгласно схемата на свързване.

Поддръжка и експлоатация

Проверявайте правилната функция на предпазния клапан поне веднъж месечно и преди всяко рестартиране. Поддръжката и ремонтните дейности трябва да се извършват само от квалифициран персонал, за да се избегне компрометиране на експлоатационната безопасност и гаранционните претенции.

В случай на видими течове, необичайни шумове или необичайни колебания в налягането, незабавно изключете системата и я проверете от квалифициран техник. Спазвайте инструкциите на производителя за електрически нагреватели и указанията за процедурите за пълнене и източване.

Информация за гаранция и безопасност

Производителят си запазва правото да прави структурни промени като част от модернизацията на продукта и те не е задължително да са отразени в ръководството. Всяка намеса в компоненти, свързани с безопасността, като например премахване на изолацията или извършване на неправилни електрически модификации, ще анулира гаранцията.

Не е разрешена работа извън посочените граници на налягане и температура. Осигурете спазване на предписаните работни параметри и се консултирайте с квалифициран персонал, ако имате въпроси.
