Разпределителна лента 2 или 3 отоплителни вериги Sunex

Колектори за отоплителни кръгове Sunex – Ефективно разпределение на топлината за вашата отоплителна система

Преглед на продукта

Разпределителят за отоплителни кръгове Sunex е специално проектиран за централни отоплителни системи с радиатори, подово отопление и смесени системи. Той позволява надеждно разпределение на отоплителната вода към два или три независими кръга, като по този начин предлага гъвкави възможности за приложение в жилищни и търговски обекти.

Предлага се във версии с 2 контура DN20, 2 контура DN25, 3 контура DN20 и 3 контура DN25, както и с външна резба (AG) за лесно свързване. Здравата конструкция и висококачествената EPP изолация осигуряват дълготрайна работа и минимални топлинни загуби.

Области на приложение

Идеален за ново строителство и модернизация: Независимо дали става въпрос за подово отопление или радиатори, разпределителят се адаптира към вашата система и оптимизира разпределението на топлината. В смесени системи с различни температури на подаващата линия, той печели точки заради прецизната си управляемост.

Разпределителят за отоплителни кръгове Sunex осигурява постоянен комфорт и в търговски сгради като офиси, медицински кабинети и работилници. Благодарение на широката си гама от модели, той може да бъде адаптиран към индивидуалните изисквания за производителност.

Конструкция и материали

Основният корпус на разпределителя е изработен от висококачествена стомана, която работи надеждно дори при високи температури и налягания. Гайките са изработени от месинг и осигуряват устойчива на корозия връзка.

30 мм дебела EPP изолация намалява топлинните загуби и подобрява ефективността на системата. M8 монтажът позволява лесен и сигурен стенен монтаж без нужда от допълнителни скоби.

Технология

Максимална работна температура: 110 °C | Максимално работно налягане: 6 бара. Мощността варира от 29 kW (ΔT=20 K, 2 кръга DN20) до 54 kW (ΔT=20 K, 2-/3-кръгова DN25).

Максимални дебити: 1,2 м³/ч за DN20 и 2,3 м³/ч за DN25. Размерите варират в зависимост от модела между 193/137/552 мм и 193/140/862 мм (В/Д/Ш), а теглото е между 5,7 и 8,9 кг.

Сглобяване и свързване

Благодарение на ясните маркировки от страната на котела и отоплителния кръг, връзките се извършват бързо и точно. Страната на котела е оборудвана с AG 1" или AG 5/4" налично, страната на отоплителния кръг опционално с IG 1", IG6/4" или АГ 1".

Включеният монтажен крепеж позволява лесен монтаж на стена. Лесният достъп до всички връзки улеснява поддръжката и почистването.

Предимства с един поглед

Колекторът за отоплителни кръгове Sunex съчетава здрава стоманена конструкция, устойчиви на корозия месингови гайки и ефективна EPP изолация. Той впечатлява с високата си производителност, лесен монтаж и гъвкави възможности за свързване.

Перфектно съчетана със съвременните отоплителни системи, тя предлага надеждно разпределение на топлината, намалява загубите на енергия и повишава комфорта на обитаване във всяка сграда.

Технически данни

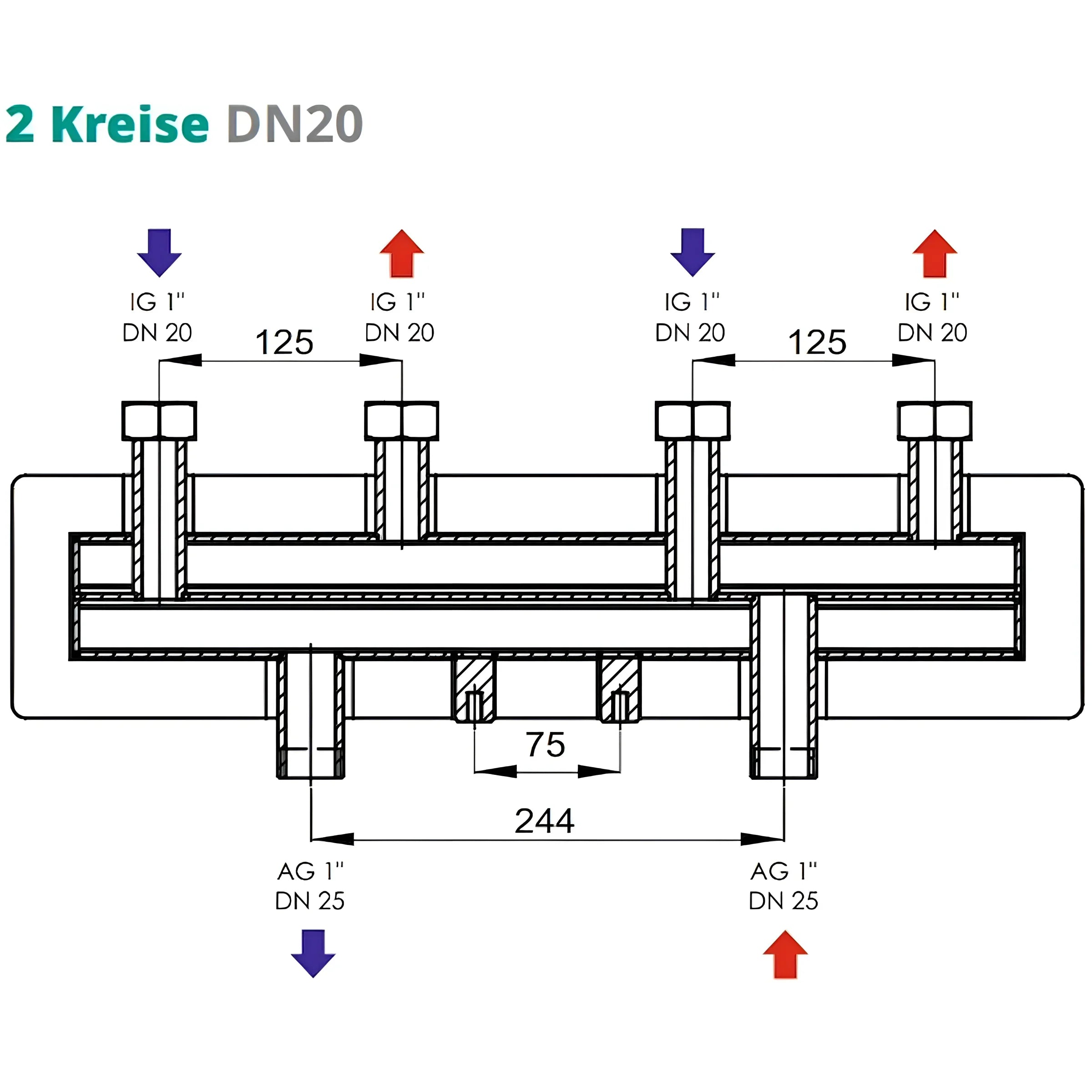

DN20 2 кръга

• Материал на разпределителя: стомана
• Гайка: Месинг
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (В x Д x Ш): 193 x 137 x 552 мм
• Тегло: 5,76 кг
• Максимална работна температура: 110 °C
• макс. работно налягане: 6 бара
• макс. мощност: 29 kW
• макс. дебит: 1,2 м/ч
• Свързване от страната на котела: 1" АГ
• Свързване на отоплителния кръг: 1" ИГ

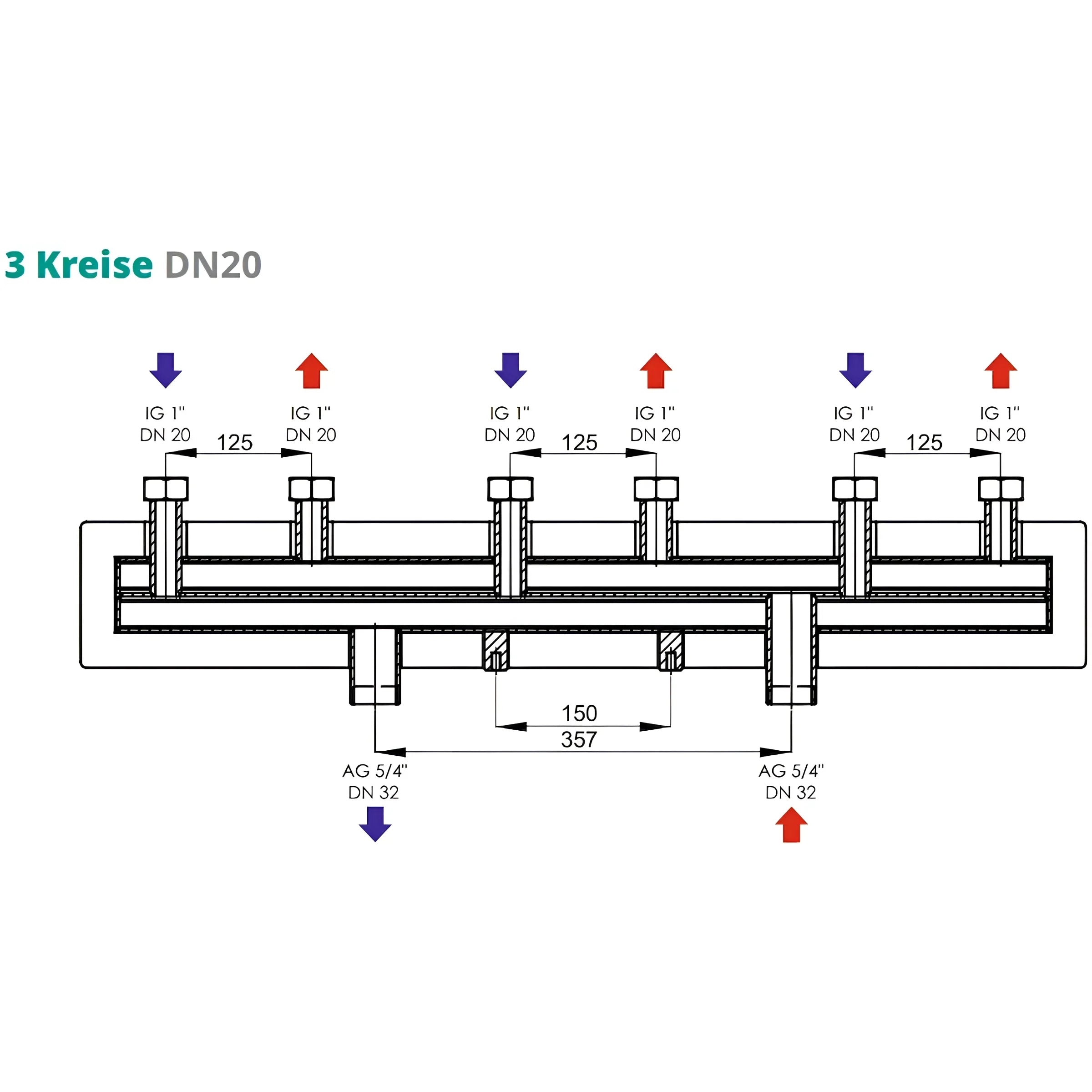

DN20 3 кръга

• Материал на разпределителя: стомана
• Гайка: Месинг
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (В x Д x Ш): 193 x 140 x 862 мм
• Тегло: 8,44 кг
• Максимална работна температура: 110 °C
• макс.Работно налягане: 6 бара
• макс. мощност: 54 kW
• макс. дебит: 2,3 м/ч
• Свързване от страната на котела: 5/4" АГ
• Свързване на отоплителния кръг: 1" ИГ

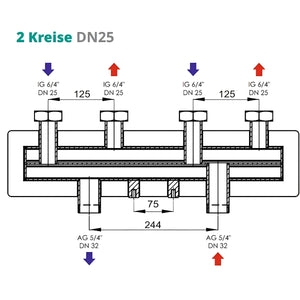

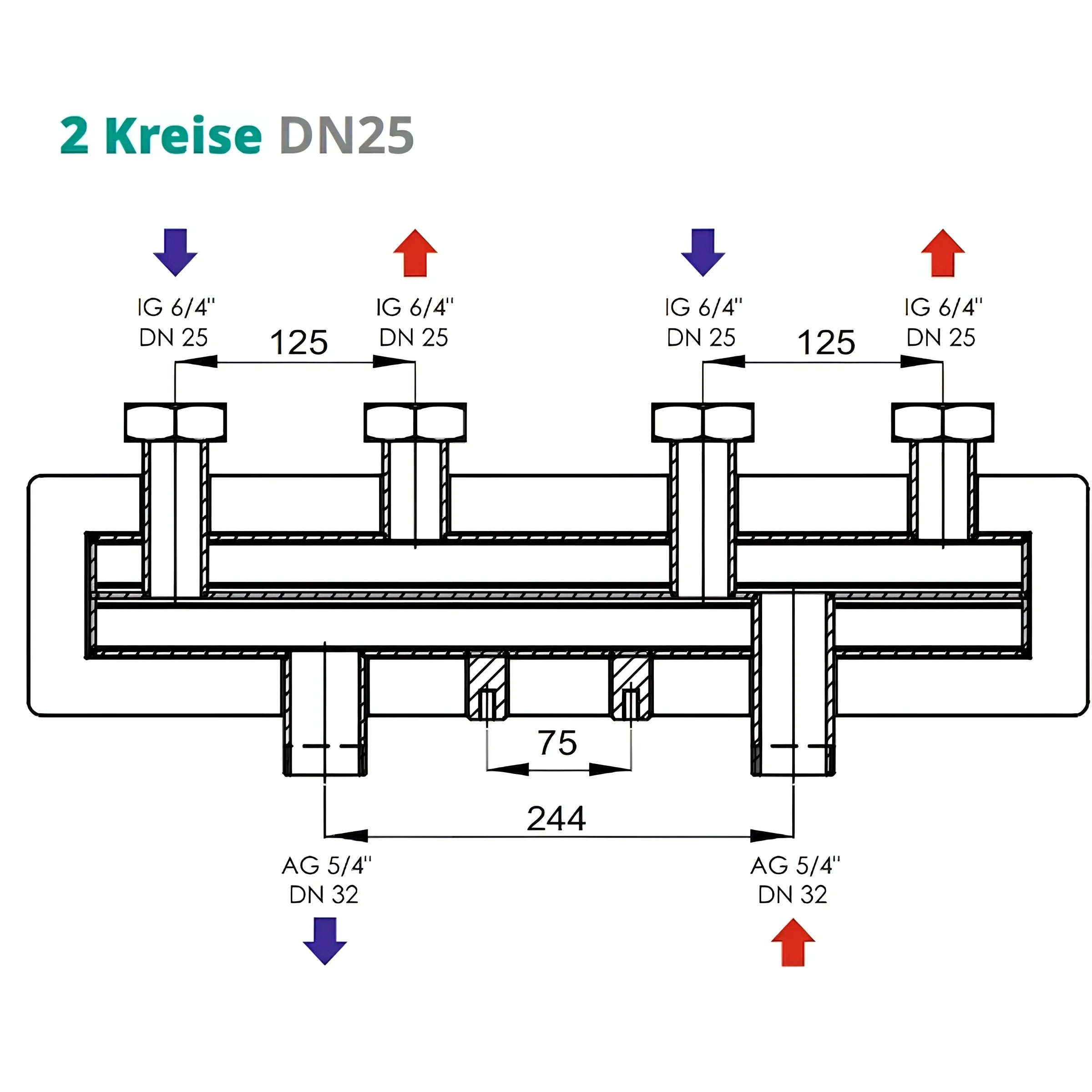

DN25 2 кръга

• Материал на разпределителя: стомана
• Гайка: Месинг
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (В x Д x Ш): 193 x 137 x 552 мм
• Тегло: 6,05 кг
• Максимална работна температура: 110 °C
• макс. работно налягане: 6 бара
• макс. мощност: 54 kW
• макс. дебит: 2,3 м/ч
• Свързване от страната на котела: 5/4" АГ
• Свързване от страната на отоплителния кръг: 6/4" ИГ

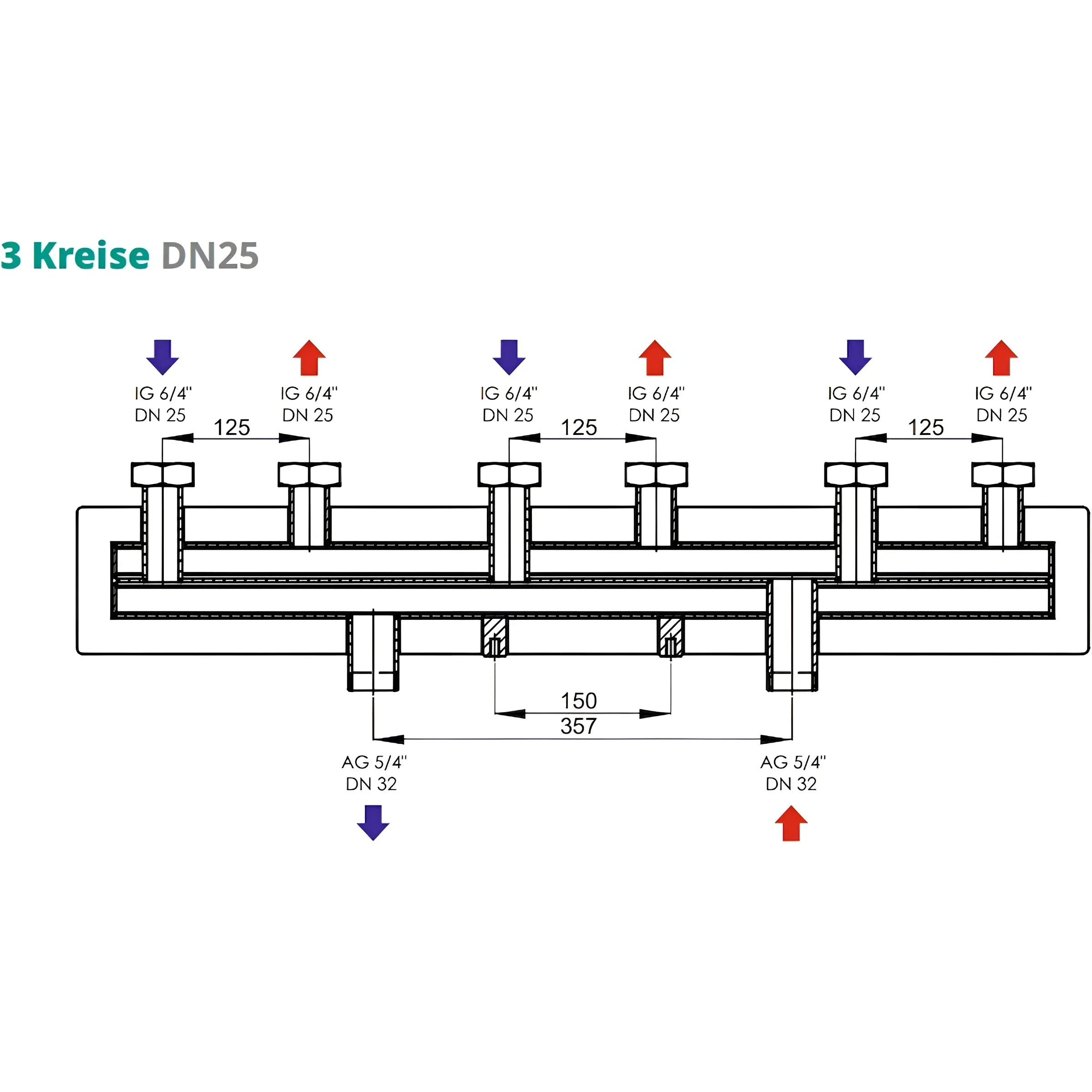

DN25 3 кръга

• Материал на разпределителя: стомана
• Гайка: Месинг
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (В x Д x Ш): 193 x 140 x 862 мм
• Тегло: 8,49 кг
• Максимална работна температура: 110 °C
• макс. работно налягане: 6 бара
• макс. мощност: 54 kW
• макс. дебит: 2,3 м/ч
• Свързване от страната на котела: 5/4" АГ
• Свързване от страната на отоплителния кръг: 6/4" ИГ

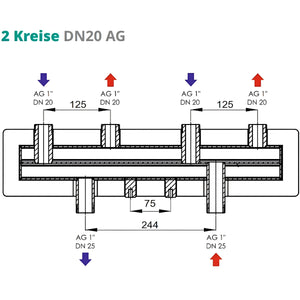

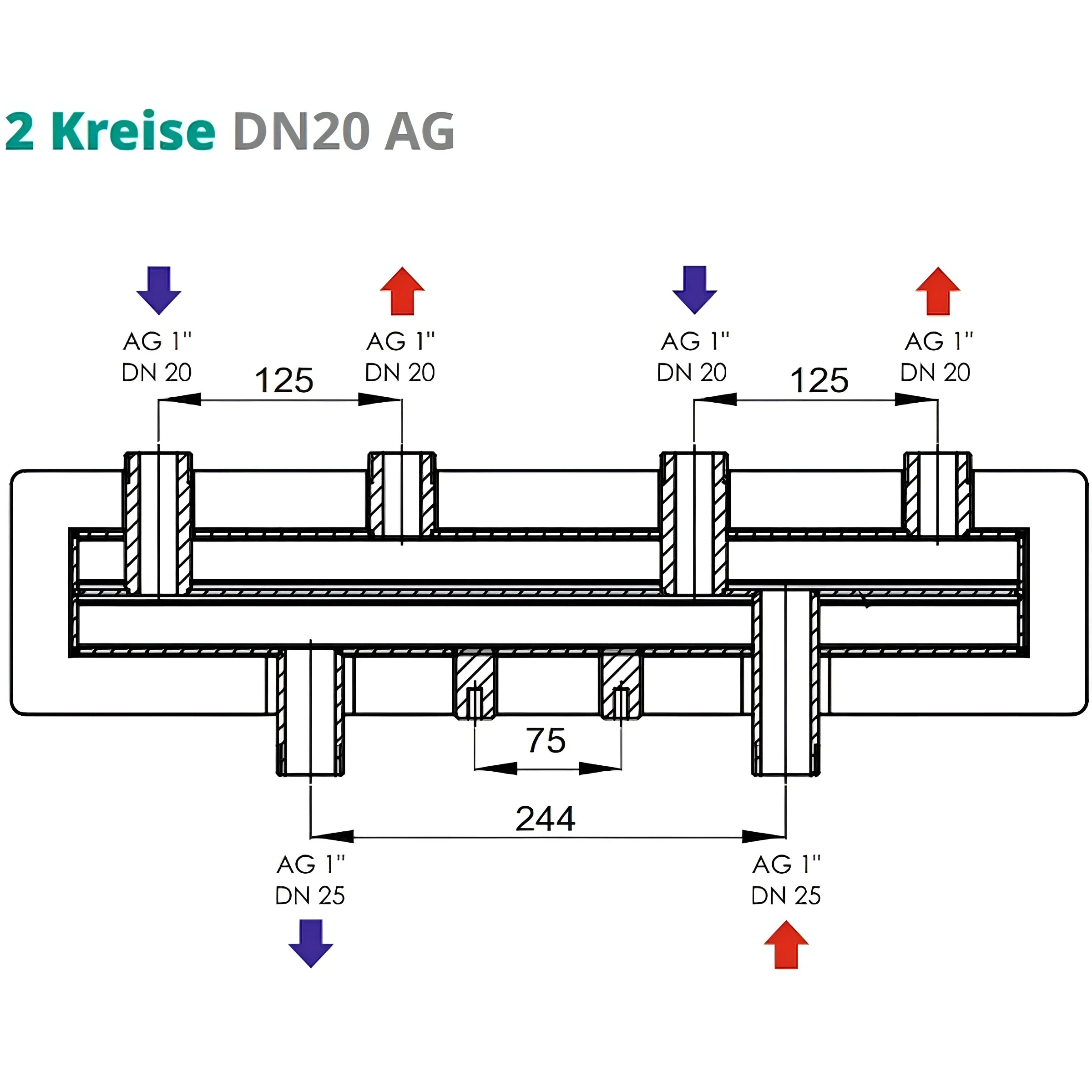

DN20 AG 2 кръга

• Материал на разпределителя: стомана
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (ВxДxШ): 170 x 140 x 552 мм
• Тегло: 5,7 кг
• Максимална работна температура: 110 °C
• макс. работно налягане: 6 бара
• макс. мощност: 29 kW
• макс. дебит: 1,2 м/ч
• Свързване от страната на котела: 1" АГ
• Свързване на отоплителния кръг: 1" ИГ

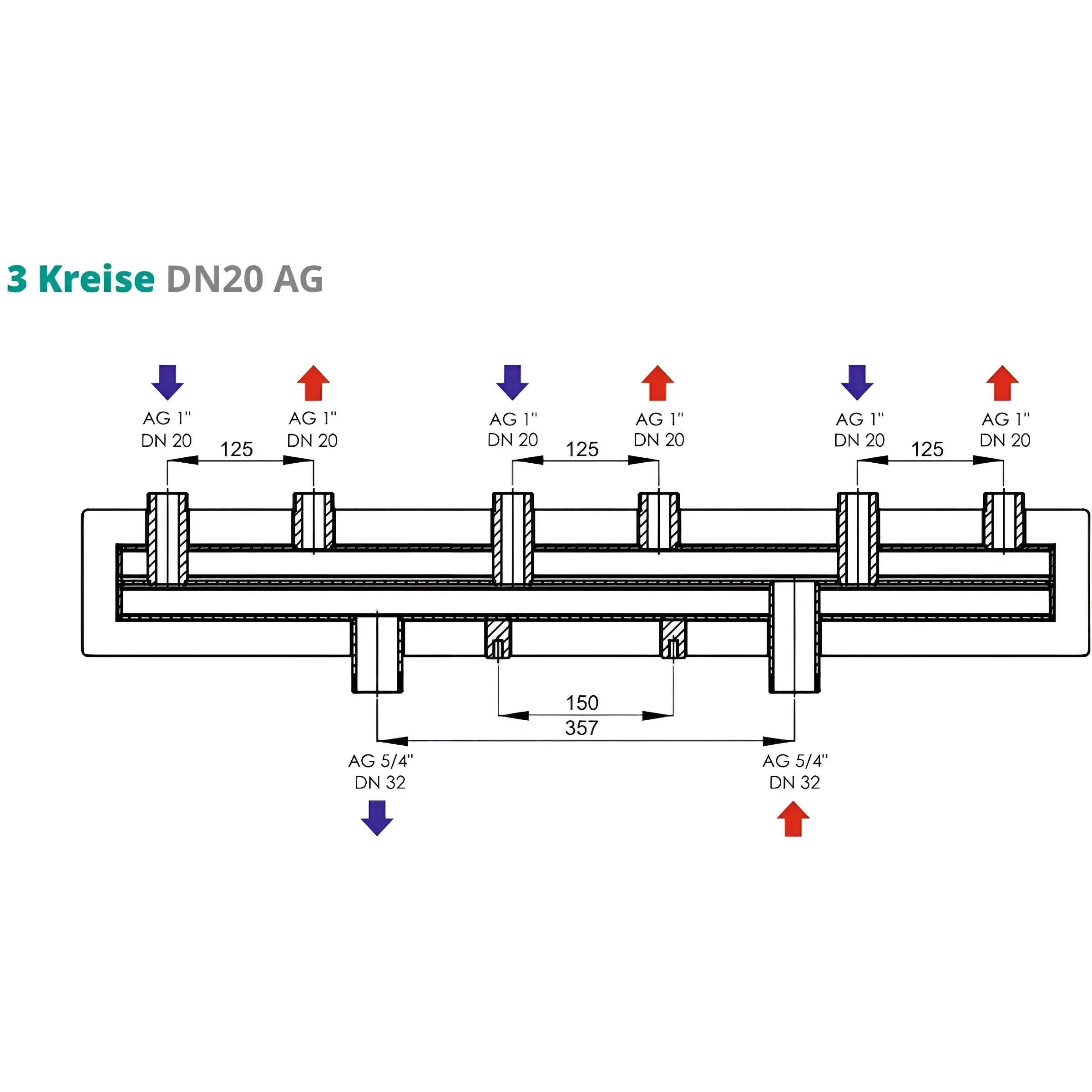

DN20 AG 3 кръга

• Материал на разпределителя: стомана
• Изолация: EPP дебелина 30 мм
• Закрепване: M8
• Размери (ВxДxШ): 170 x 140 x 862 мм
• Тегло: 8,9 кг
• Максимална работна температура: 110 °C
• макс. работно налягане: 6 бара
• макс. мощност: 54 kW
• макс. дебит: 2,3 м/ч
• Свързване от страната на котела: 5/4" АГ
• Свързване на отоплителния кръг: 1" ИГ

Обхват на доставката

• Разпределител на отоплителни кръгове по ваш избор
• Инструкции за монтаж и експлоатация

Изтегляне

• Информационен лист
