PLCRR за съхранение на многослоен буфер
Преглед на продукта

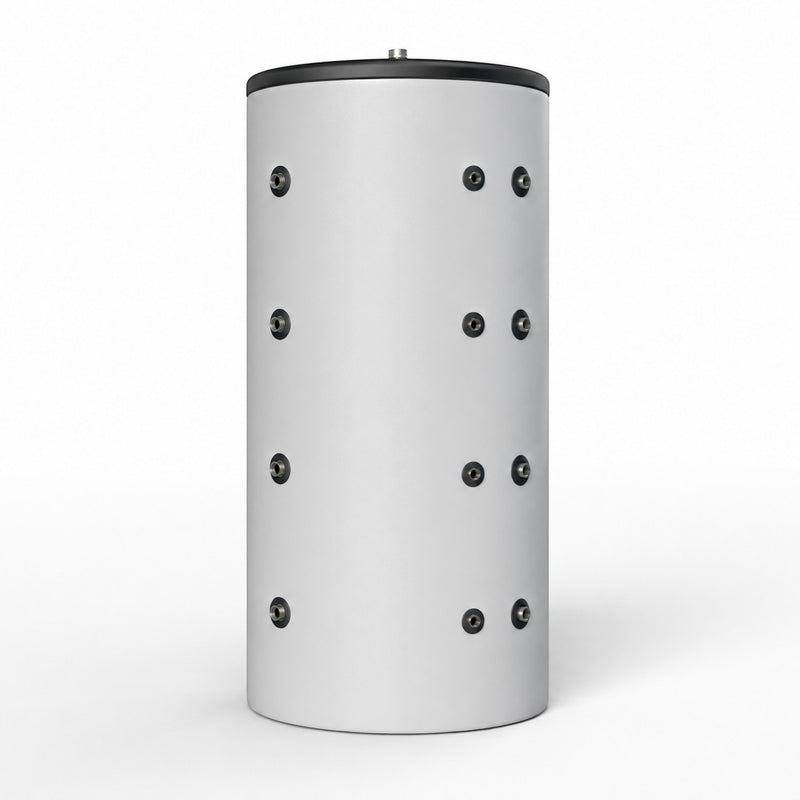

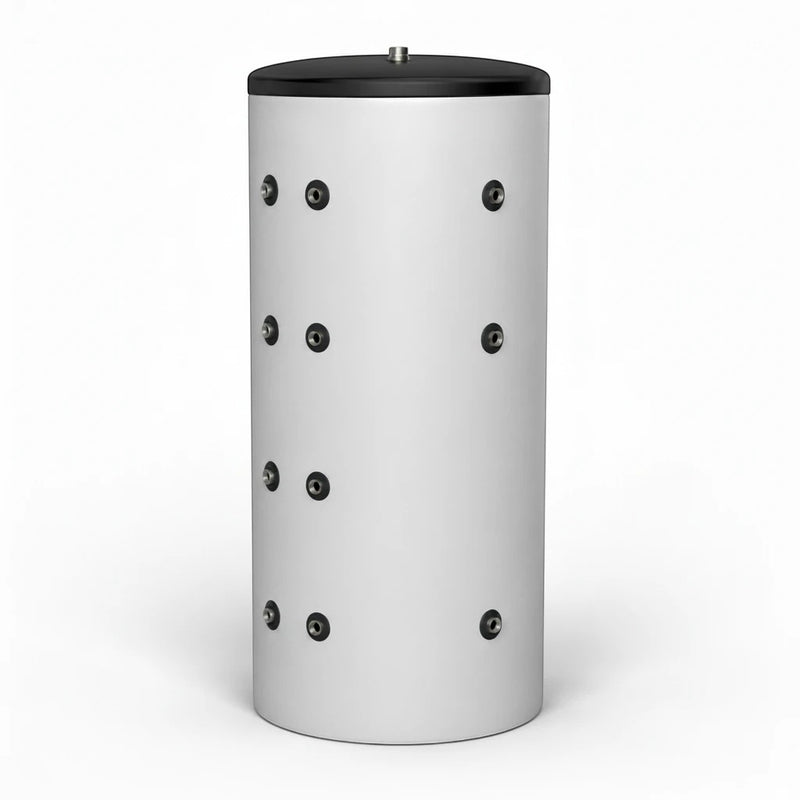

Стратифицираният буферен резервоар SPSRR е универсален резервоар за топла вода за отопление, системи на твърдо гориво и слънчеви топлинни системи, както и за комбинирани топлинни и електрически централи. Той е разработен, за да осигури оптимизирана стратификация на температурните зони и ефективен топлообмен.
Конструкция и материали
Резервоарът и интегрираните гладкотръбни топлообменници са изработени от висококачествена стомана S235JRG2 и отговарят на DIN 4753 и EN 12897. Топлообменниците са здраво заварени към резервоара, което осигурява стабилност и издръжливост.
Резервоарът за съхранение е разположен върху основен пръстен; вътрешността му е незавършена, а външната му част е грундирана в черно. Максималното работно налягане на резервоара е 5 бара; той разполага и с два гнезда за електрически нагревателни елементи.
Слоеста технология и топлообменници

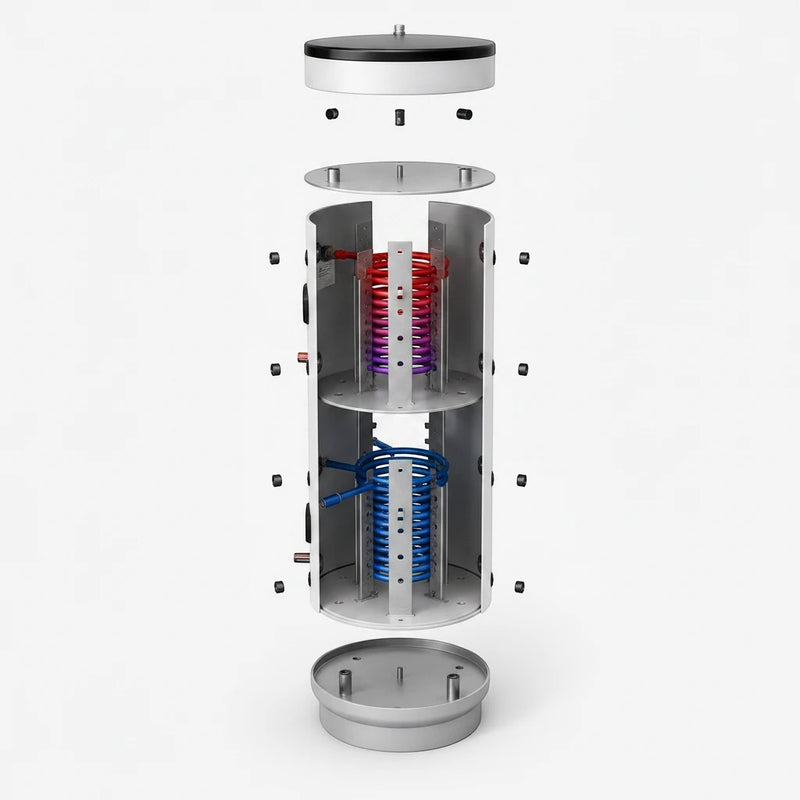

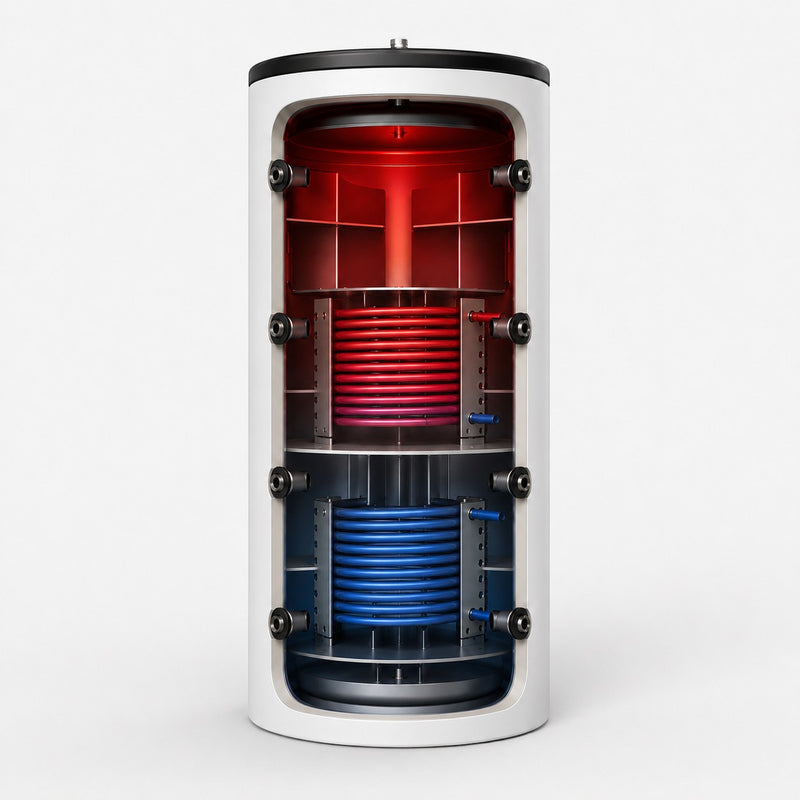

За подобрена стратификация, в резервоара са вградени стратификационни канали и интегрирана стратификационна плоча. Тези мерки гарантират прецизно насочване на връщащите се потоци от отоплителните кръгове и ясно разделяне на температурните зони.

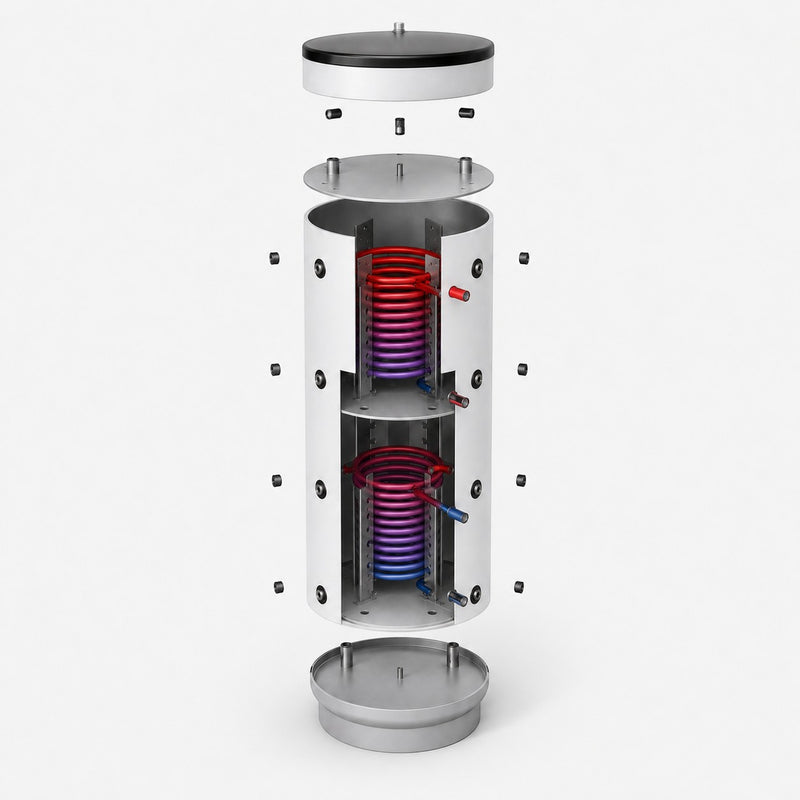

Интегрираните гладкотръбни топлообменници в горната и долната част позволяват едновременно и ефективно използване на слънчевата топлинна енергия и отоплителните системи, като по този начин увеличават гъвкавостта на системата.
Връзки и монтаж

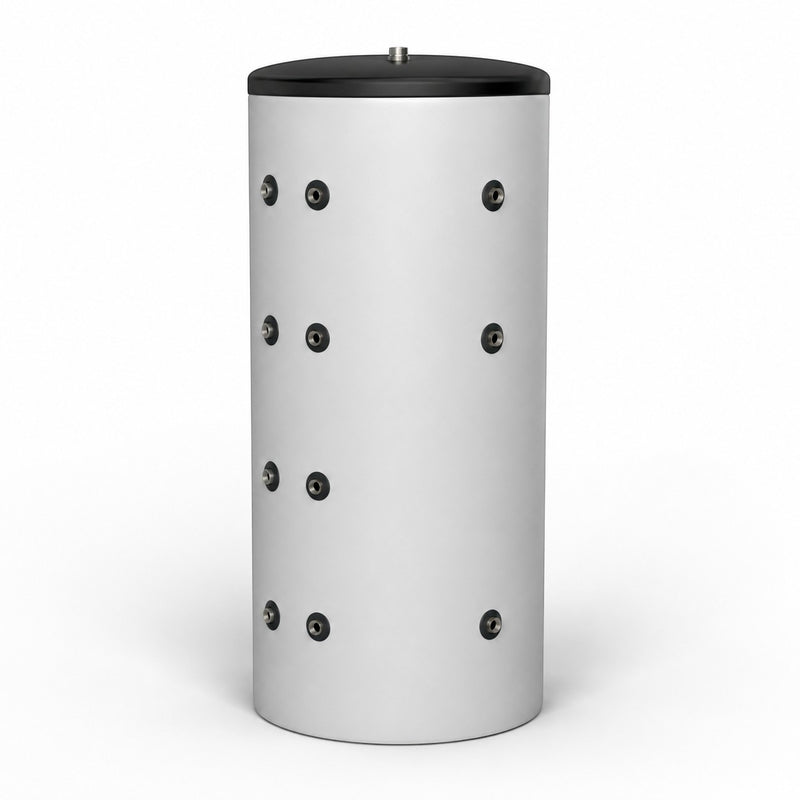

Ъгловото разположение на щепселите под 90° улеснява монтажа и опростява електрическото и хидравличното свързване на множество буферни резервоари. Това значително опростява монтажа в сложни системи.
Лесният монтаж е допълнително подпомогнат от здравата конструкция и предвидените връзки за електрически нагревателни елементи, което прави допълнителното монтиране лесно.
Преглед на възможностите за изолация
Резервоарът за съхранение се предлага с различни варианти на изолация: 100 мм EPS (клас на ефективност C), 130 мм EPS AirPor® (клас на ефективност B) и 150 мм PU супер твърда пяна (клас на ефективност A) за резервоари с обем от 600 до 1000 литра. Всяка версия се предлага със съответстващ пластмасов корпус и уплътнителна лента.
Сива изолация EPS AirPor®
Изолацията EPS AirPor® комбинира полистиролова пяна с графитни наночастици, като по този начин увеличава отражението на топлината и намалява топлинните загуби. Типичните характеристики включват до 30% по-малко топлинни загуби в сравнение с конвенционалната изолация и топлопроводимост от 0,0316 W/mK съгласно DIN EN 12667.
Изолацията е лека, стабилна, 100% рециклируема и бърза за монтаж. Клас на ефективност B се постига с дебелина на изолацията 130 мм (110 мм EPS + 20 мм флийс) и 150 мм изолация на капака; клас на ефективност C съответства на дебелина на изолацията 100 мм (80 мм EPS + 20 мм флийс) и 100 мм изолация на капака.
PU супер твърда изолация от пяна
Изолацията от супер твърда PU пяна предлага отлични изолационни свойства с топлопроводимост от 0,023 W/mK съгласно DIN EN 12667. Конструкцията се състои от 150 mm PU плюс 10 mm PV флийс ламинат и сребристосива PS обвивка (RAL 9006) със затягаща лента.
Изолацията е подвижна, което я прави особено лесна за монтаж при всякакви температурни условия. Флисовото ламиниране намалява загубите от конвекция по стените на контейнера, капака и фитингите; решението е екологично, щадящо кожата и рециклируемо.
Предимства & Области на приложение
SPSRR съчетава здрава конструкция, ефективна технология на слоевете и гъвкави изолационни опции, за да намали експлоатационните разходи и да увеличи ефективността на системата. Неговите постоянно заварени топлообменници и оптимизирани връзки го правят привлекателен избор както за ново строителство, така и за модернизация.
Типичните приложения включват отоплителни системи, системи на твърдо гориво, слънчеви топлинни системи и комбинирани топлоелектрически и електрически централи, където се изисква ясно температурно разпределение, ниски топлинни загуби и издръжлива конструкция.
Обхват на доставката
- Стратифициран резервоар за съхранение с 2 топлообменника по ваш избор
- включително избрана изолация
- събрание & Инструкции за експлоатация
