Дистрибутор на отоплителна верига с група помпа и трипосочна емоция

Разпределител на отоплителния кръг с помпена група и трипътен смесител

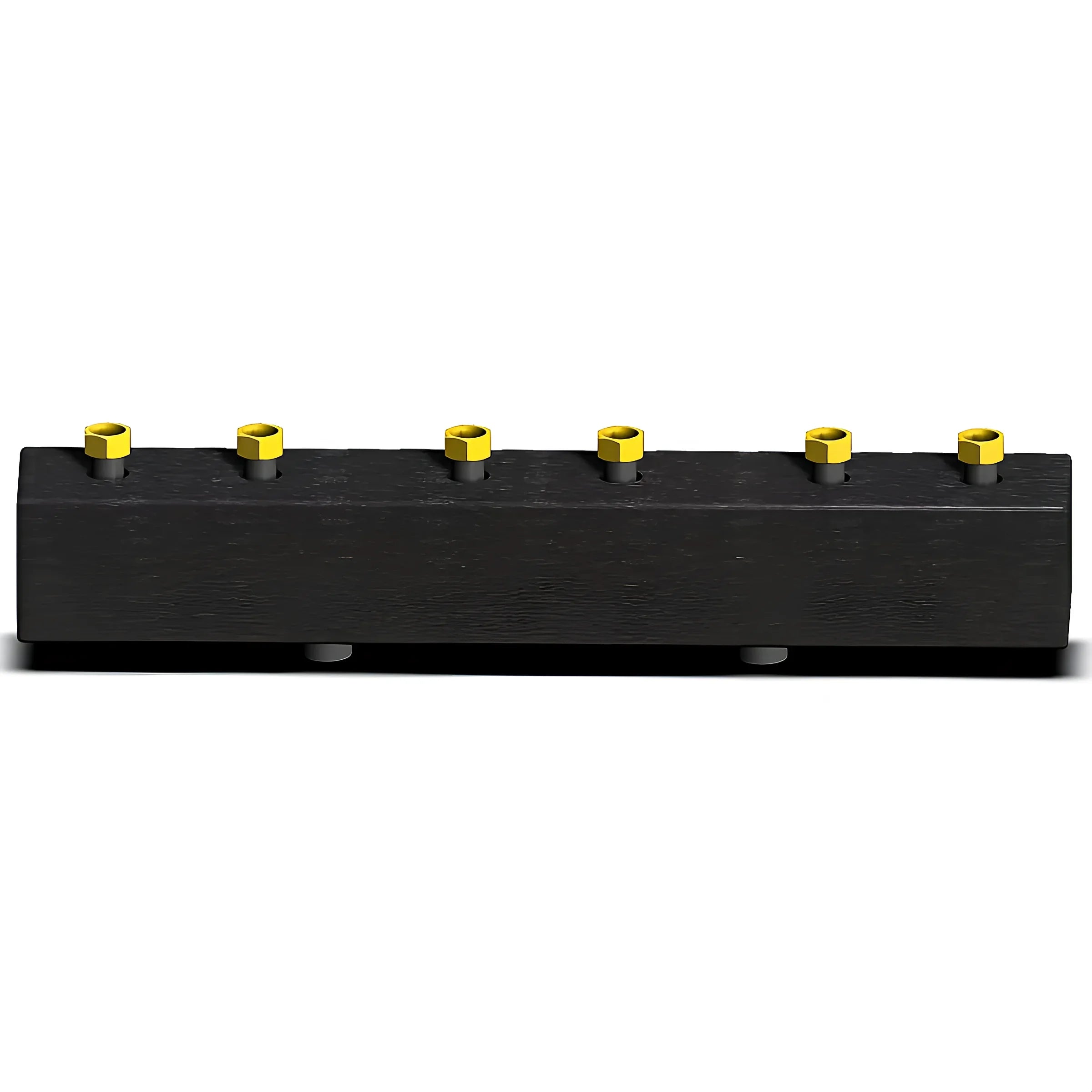

Преглед на продуктите разпределители на отоплителни кръгове

Висококачественият колектор за отоплителни кръгове Sunex съчетава здрава стоманена конструкция с устойчиви на корозия месингови гайки и 30 мм дебела EPP изолация. Предлага се във версии DN20 и DN25 за 2 или 3 отоплителни кръга и предлага гъвкави опции за свързване с външна или вътрешна резба.

Благодарение на компактния си дизайн и ясното обозначение на страната на котела и отоплителния кръг, монтажът е лесен и без грешки – идеален както за нови сгради, така и за модернизации.

Области на приложение

Независимо дали става въпрос за подово отопление, радиатори или смесени системи: Разпределителят на отоплителния кръг оптимизира разпределението на топлината в жилищни сгради, търговски имоти, офиси или работилници. Прецизният контрол осигурява високо ниво на комфорт, особено в системи с различни температури на подаващата линия.

Конструкция и материали

Висококачественото стоманено тяло на колектора осигурява надеждна опора дори при високи температури и налягания. Месинговите гайки осигуряват здрава и устойчива на корозия връзка. EPP изолацията минимизира топлинните загуби и повишава ефективността на вашата система.

Крепежните елементи M8 позволяват сигурно закрепване на стена без допълнителни скоби, като същевременно всички връзки остават лесно достъпни.

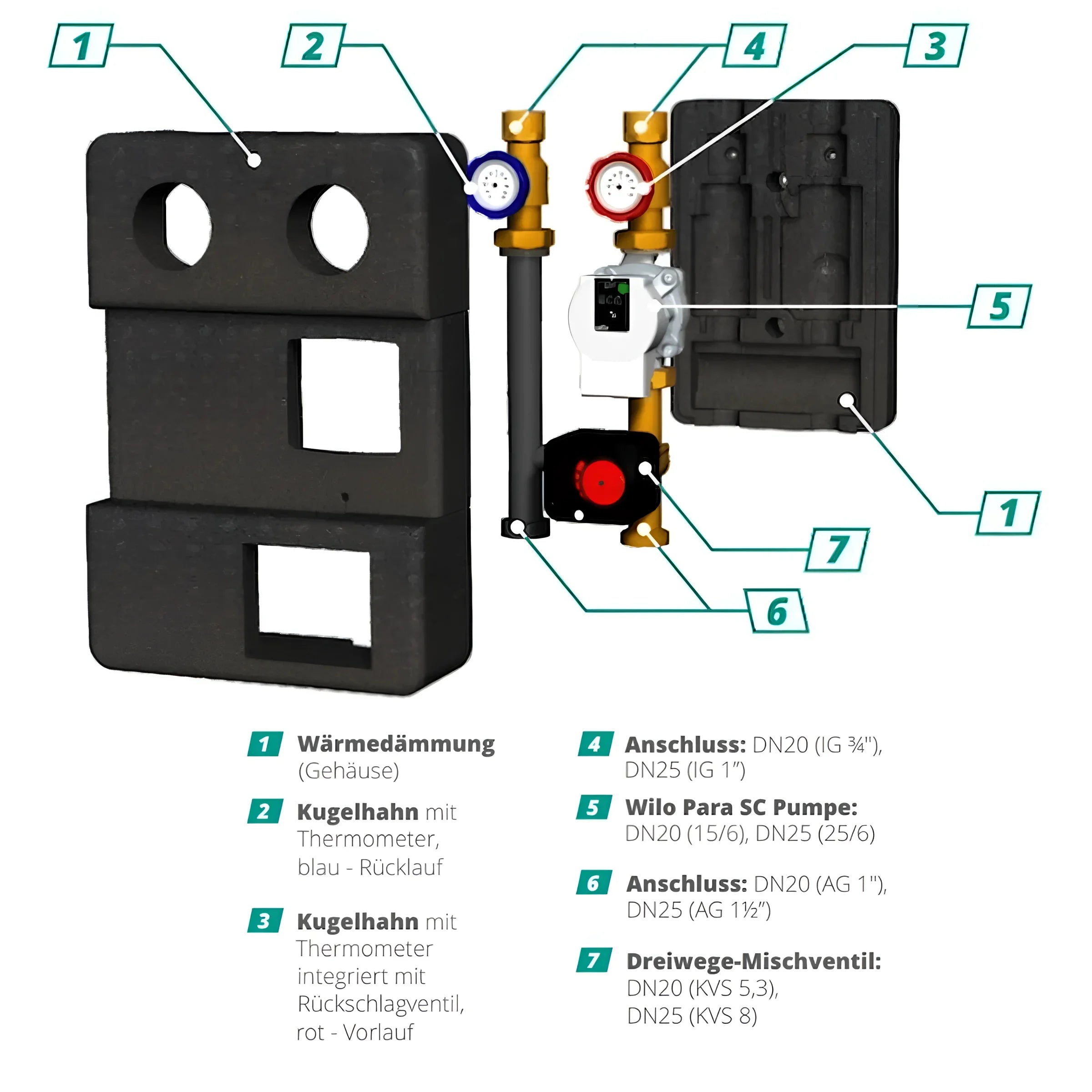

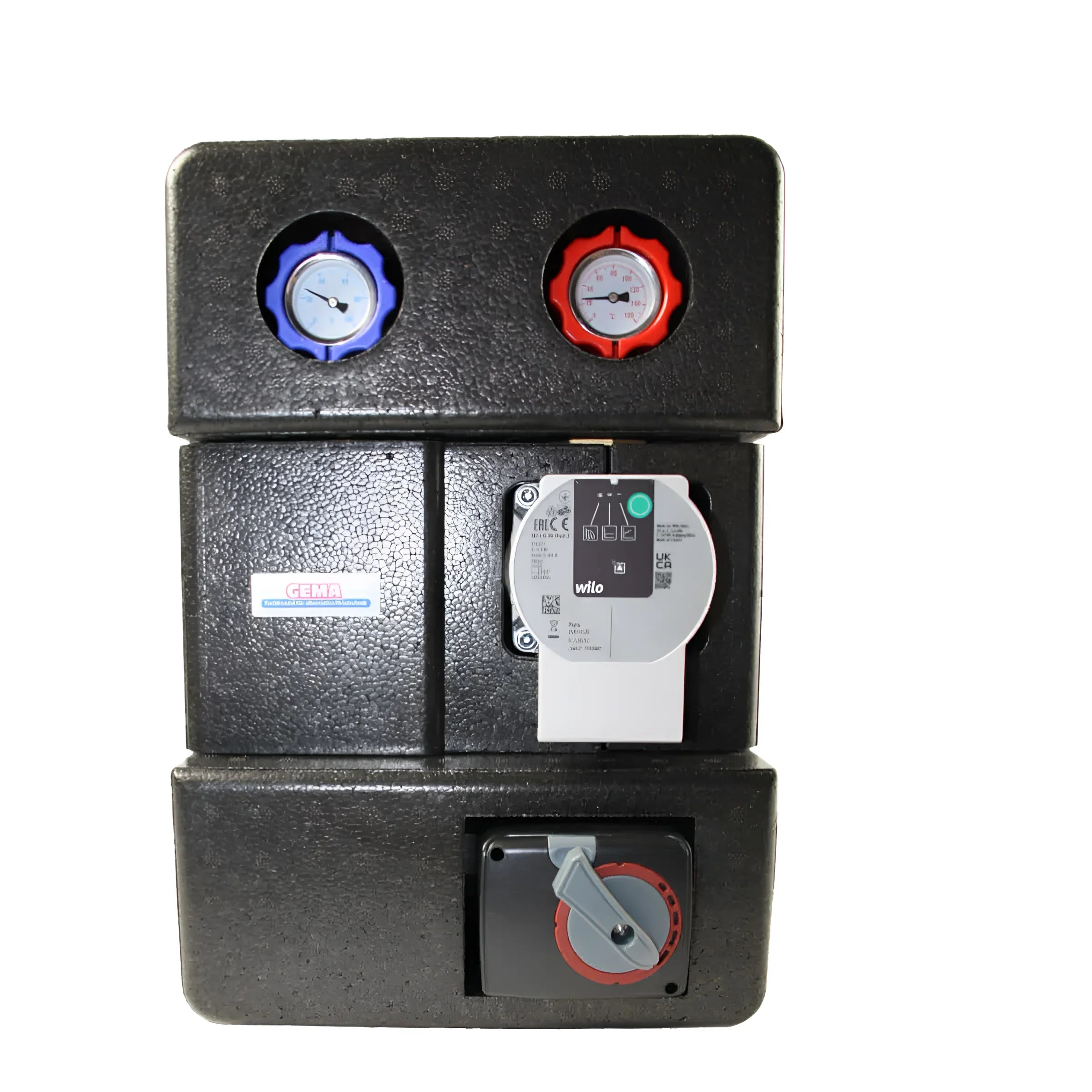

Преглед на продукта, помпена група

Помпената група GPO-Sunex DN 25 комбинира високоефективна помпа Wilo Yonos Para 25/6 с трипътен смесителен вентил. Тя осигурява прецизен контрол на температурата и ефективна циркулация на отоплителни и охлаждащи течности в голямо разнообразие от системи.

Трипътен смесителен вентил

Иновативният трипътен смесителен вентил контролира потоците на отопление и охлаждане прецизно, според нуждите, осигурявайки равномерно разпределение на температурата. Мощният серво мотор осигурява време за отваряне на вентила от 124 секунди и въртящ момент от 8 Nm.

Висококачествената EPDM изолация и издръжливите компоненти осигуряват надеждна работа в продължение на много години.

Високоефективна помпа Wilo Yonos Para

Wilo Yonos Para 25/6 се характеризира с ниска консумация на енергия, тиха работа и интелигентни автоматични функции. Работи с максимална консумация на енергия от 0,44 A и енергийна ефективност от 0,20.

Максимално водно налягане: 6 бара, макс. температура на водата: 90 °C, дебит: до 3 м³/ч.

Инсталация и възможни приложения

Благодарение на компактния си дизайн и предварително сглобените сферични спирателни вентили, интеграцията в съществуващи отоплителни, охладителни или технологични нагряващи системи е лесна. Термометрите в подаващата и връщащата линия осигуряват точни показания на температурата по всяко време, а възвратният клапан на подаващата линия предотвратява нежелан обратен поток.

Идеален за ново строителство и модернизация – в частни, търговски и промишлени обекти.

Технически данни

Технически данни за разпределителя на отоплителния кръг

Версия: DN25, 2 кръга
Размери (ВxДxШ): 193 × 137 × 552 мм
Тегло: 6,05 кг
Максимална работна температура: 110 °C
Максимално работно налягане: 6 бара
Максимална мощност: 54 kW
Максимален дебит: 2,3 м³/ч
Свързване от страната на котела: 5/4" АГ
Свързване от страната на отоплителния кръг: 6/4" ИГ

Версия: DN25, 3 кръга
Размери (ВxДxШ): 193 × 140 × 862 мм
Тегло: 8,49 кг
Стойности на производителността и налягането са както за двукръгова система.

Технически данни за помпената група

Помпа: Wilo Yonos Para 25/6 SC
Мощност: 3–43 W
Междуосие: 125 мм
KVS на вентила: 12 м³/ч
Връзки по-горе: 2 × 1" ИГ
Връзки по-долу: 2 × 1½" AG
Височина/Ширина/Дълбочина: 390 × 275 × 140 мм

Трипътен смесителен вентил
Серво мотор: 8 Nm, време за отваряне на клапана: 124 s
Изолация: EPDM
Син сферичен кран с термометър (връщане), червен сферичен кран с вграден възвратен клапан (захранване)

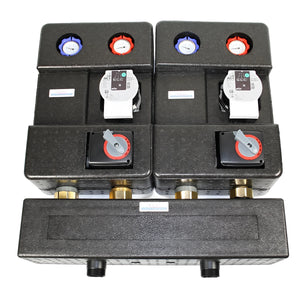

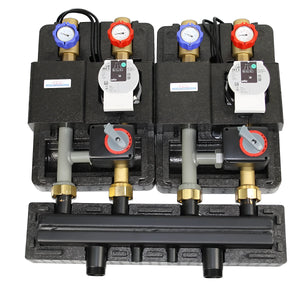

Обхват на доставката

• Разпределител за отоплителен кръг DN25 по ваш избор
• 2 x GEMA помпена група с трипътен смесител
