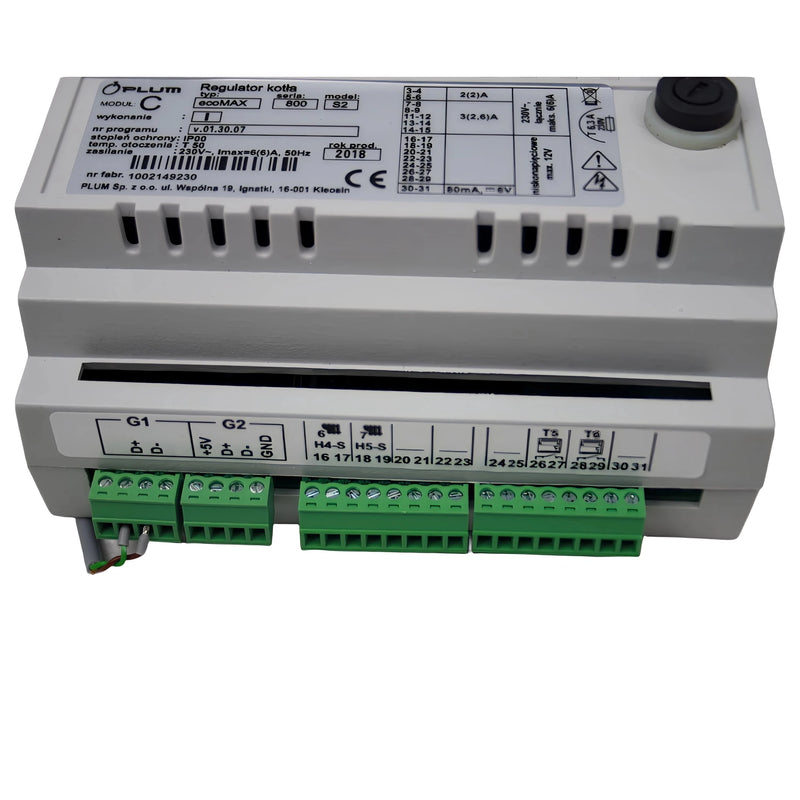

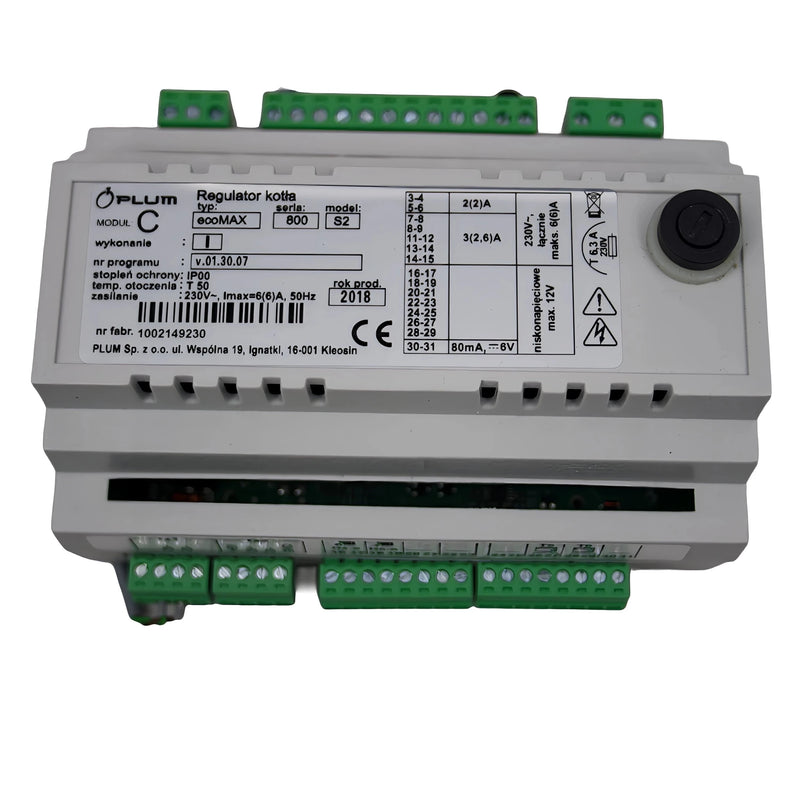

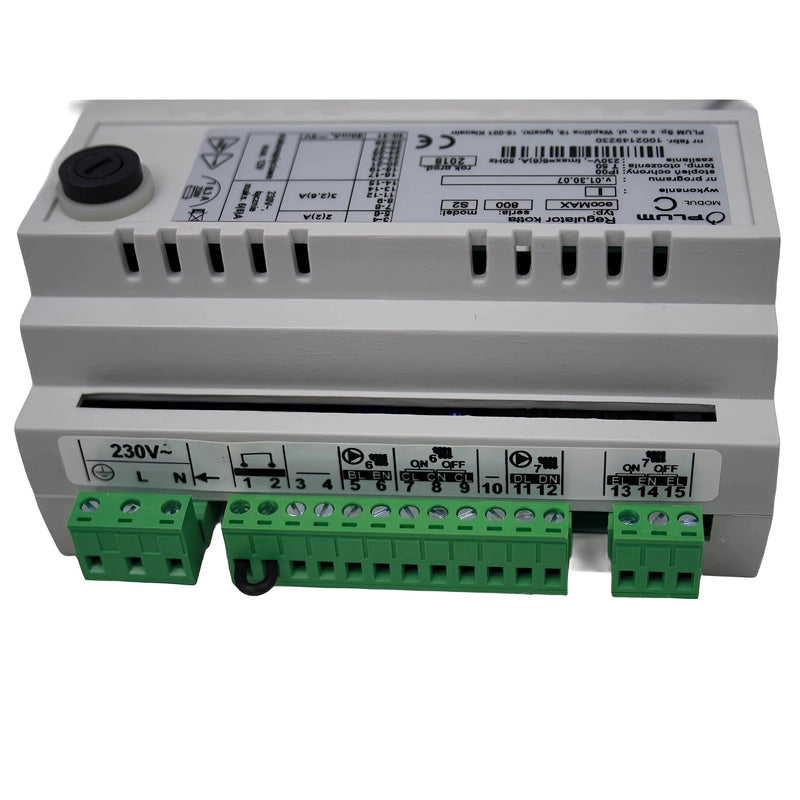

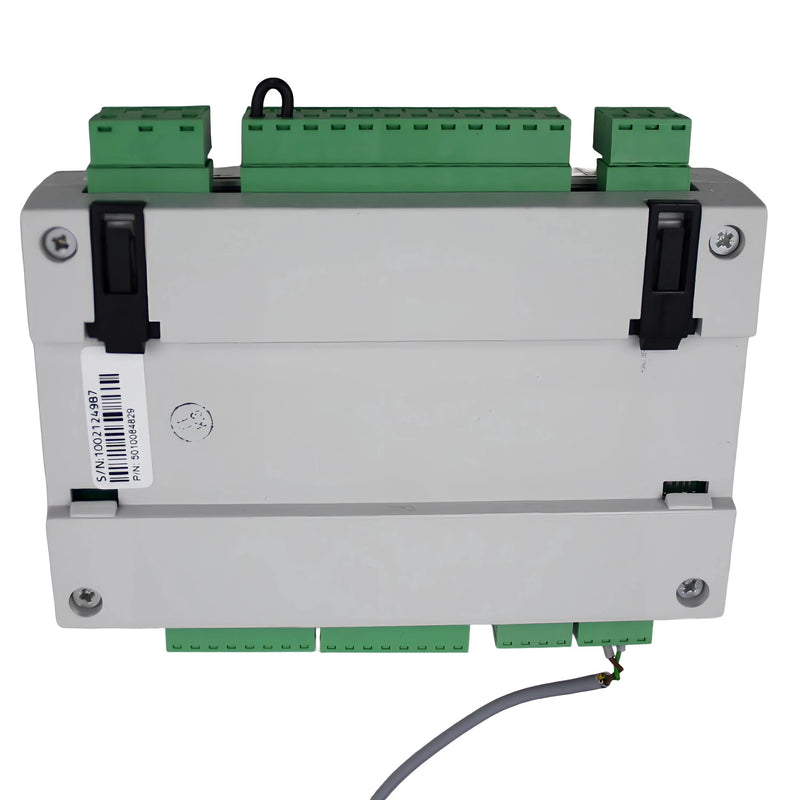

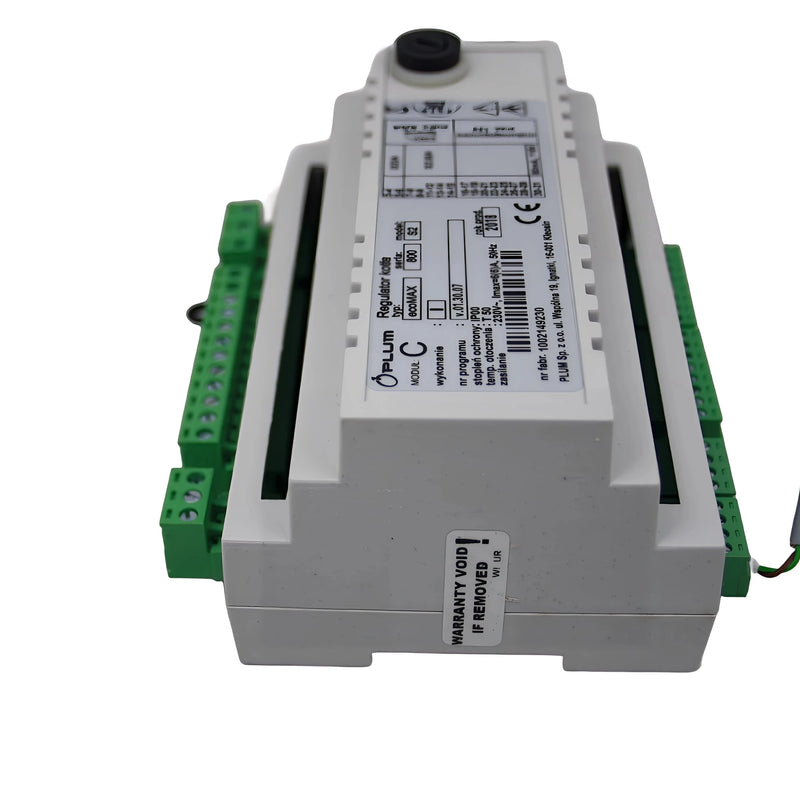

Erweiterungsmodul C für Gema Control

Erweiterungsmodul C für ecoMax 800 und 850er Serie und Gema Control 920

Zur Erweiterung von 2 zusätzlichen gemischten Heizkreisen und Raumthermostaten für die Heizungssteuerung Plum ecoMax 850 i und Gema Control Regler, die mit einem Modul B erweitert sind / bzw. werden. Die durch das Erweiterungsmodul gesteuerten Heizkreise werden im Betreibermenü, im Punkt Information angezeigt, sie werden nicht auf dem Hydraulikschema der Hauptanzeige dargestellt. Das gilt auch für die Anzeige online.

Planungshinweis:

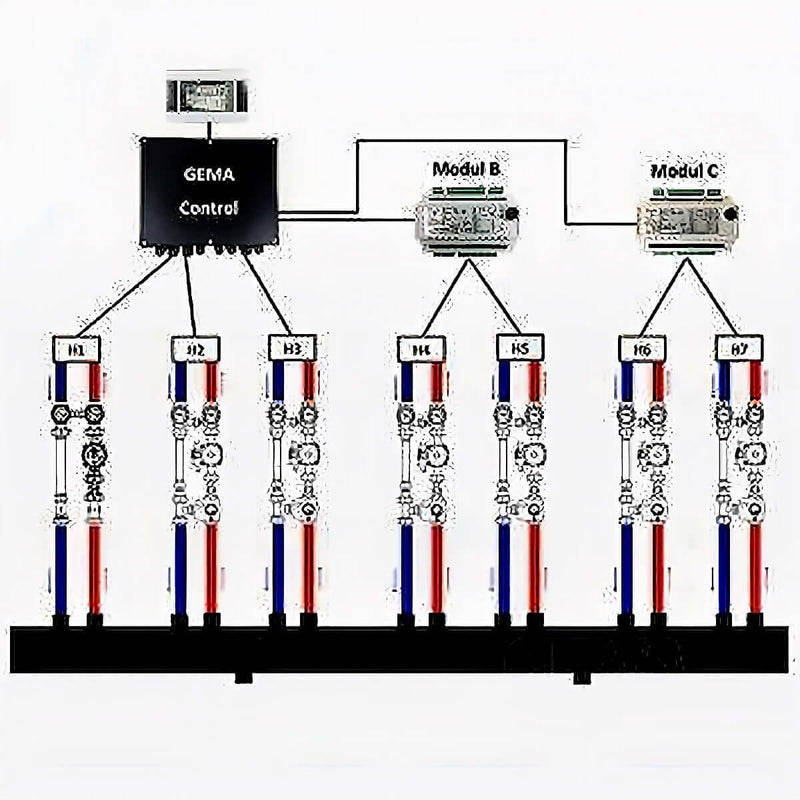

Bei 3 oder 4 gemischten Heizkreisen muss das Modul B eingesetzt werden, zwei gemischte Heizkreise übernimmt das Hauptmodul im Steuergerät und bis zu zwei weiteren Heizkreise können nur über das Modul B gesteuert werden;
Bei 5 oder 6 gemischten Heizkreisen muss das Modul C zusätzlich zum Modul B eingesetzt werden, das Modul C kann bei nur 3 oder 4 gemischten Heizkreisen nicht eingesetzt werden, da das Modul B dafür vorgesehen ist.

Planungshinweis 2:

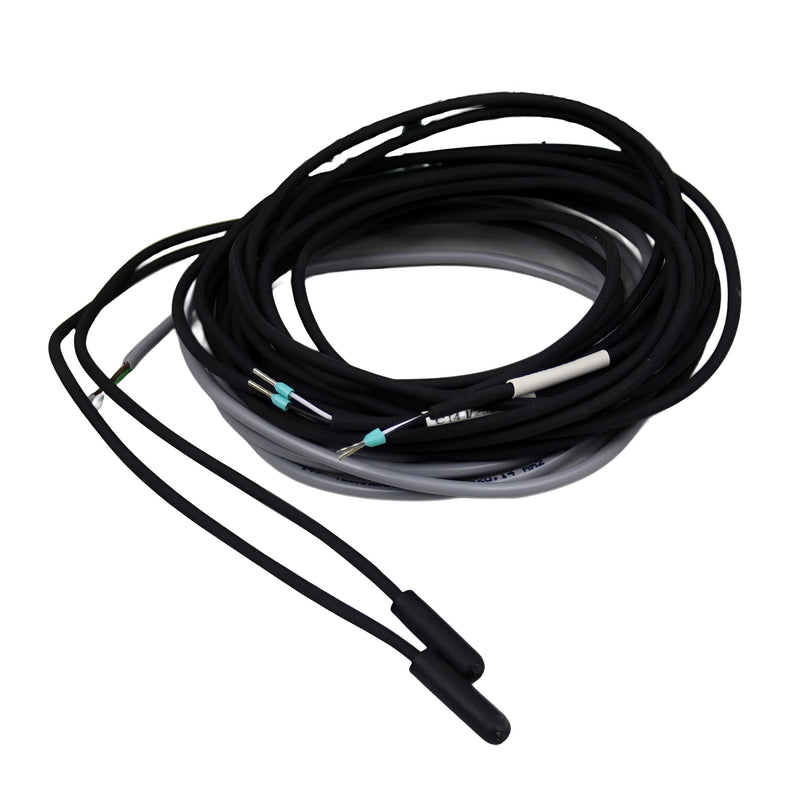

Für jeden zusätzlichen Heizkreis wird ein CT4 Fühler (KTY 81-110) benötigt, der nicht im Lieferumfang vom Modul ist. Die Bestellung des Fühlers ist in unserem Shop möglich - s. Auswahl unten. Zur Erweiterung von 2 zusätzlichen Heizkreisen und zwei Raumthermostaten für die Heizungssteuerung Plum ecoMax 850 / 920  i.

Download

• Datenblatt Modul B & C

*technische Änderungen vorbehalten | Bilder können abweichen
