PLC за съхранение на слоести буфери

Области на приложение

Стратифицираният буферен резервоар SPS е предназначен за употреба в отоплителни системи, системи на твърдо гориво и слънчеви топлинни системи, както и в когенерационни централи. Той осигурява ефективно температурно разпределение и осигурява използваема енергия, когато е необходимо, от различни източници на топлина.

Благодарение на оптимизирания подаващ и връщащ поток, резервоарът е подходящ както за индивидуални системи, така и за свързване на няколко буферни резервоара последователно, например в по-големи сградни концепции или комбинирани енергийни източници.

материал & строителство

Резервоарът е изработен от висококачествена стомана S235JRG2 съгласно DIN 4753 и Euronorm EN 12897. Вътрешната част на контейнера е оставена сурова, външната страна е фабрично грундирана и стои върху стабилен основен пръстен.

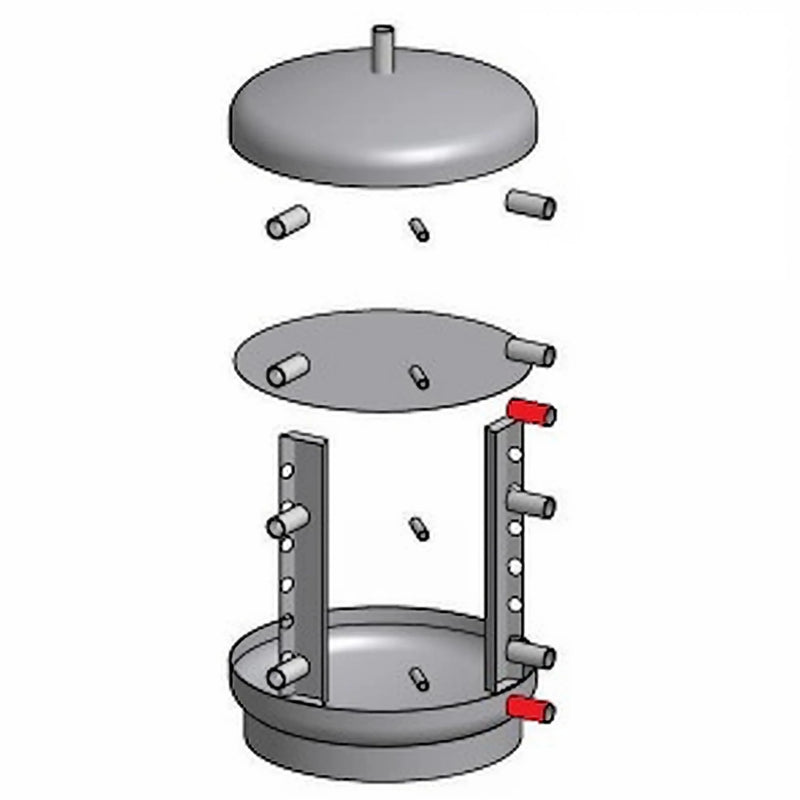

За подобряване на стратификацията са интегрирани стратификационни канали и заварена стратификационна разделителна плоча. Гнездата са разположени под ъгъл от 90°, което опростява монтажа и свързването на множество резервоари за съхранение.

Технически характеристики

Резервоарът е проектиран за максимално работно налягане от 5 бара и разполага с два гнезда за електрически нагревателни елементи. Допълнителни връзки са разположени така, че да оптимизират връщащия поток и да поддържат температурна стратификация.

Дизайнът намалява термичното смесване, като по този начин позволява високо оползотворяване на съхранената топлина в различни температурни зони.

Опции за изолация

За буферния резервоар SPS се предлагат няколко варианта за изолация: 100 мм STS EPS (клас на ефективност C), 130 мм STS EPS AirPor® (клас на ефективност B) или 150 мм PU супер твърда пяна (клас на ефективност A) за резервоари с обем от 600 до 1000 литра. Всички изолации се доставят със сребристосива пластмасова обвивка и уплътнителна лента.

Изолацията е прецизно монтирана и сваляема, за да се улесни монтажът и поддръжката. В зависимост от дизайна, това може значително да намали топлинните загуби.

EPS AirPor® сива полистиролова пяна

Изолацията EPS AirPor® комбинира полистиролова пяна с добавен графит, което води до подобрено отразяване на топлината и намалени топлинни загуби. Версията 130 мм (110 мм EPS + 20 мм флийс) отговаря на енергиен клас B, докато версията 100 мм (80 мм EPS + 20 мм флийс) отговаря на енергиен клас C.

Предимствата включват до 30% намалени топлинни загуби в сравнение с конвенционалните изолационни материали, лесен и бърз монтаж, 100% рециклируемост и допълнителна изолация на пода и капака. Топлопроводимостта съгласно DIN EN 12667 е 0,0316 W/mK; клас на пожарозащита съгласно DIN 4102: B2.

PU свръхтвърда изолация от пяна

Изолацията от супер твърда PU пяна с дебелина 150 мм предлага отлични изолационни свойства и постига енергийно ефективен клас А. Тя се състои от 150 мм полиуретан, комбиниран с 10 мм полиестерен флис и е покрита с PS обвивка в RAL 9006.

Флисовото ламиниране минимизира загубите от конвекция по стените на контейнера, капака и сглобките. Изолацията е подвижна, безопасна за кожата, екологична и 100% рециклируема. Топлопроводимост съгласно DIN EN 12667: 0,023 W/mK; клас на пожароустойчивост съгласно DIN 4102: B2.

събрание & инсталация

Предварително сглобените ъглови контакти под 90° позволяват лесно и сигурно свързване към отоплителни кръгове и удобно свързване на множество резервоари към батерийни пакети. Конструкцията с пръстен за стойка опростява монтажа на място.

Благодарение на подвижната изолация и прецизно монтираните заключващи ленти, монтажът е бърз и лесен за поддръжка.Два гнезда за електрически нагревателни патрони позволяват използването на допълнително електрическо подгряване, ако е необходимо.

Предимства & Операция

Стратифицираният буферен резервоар SPS съчетава здрава стомана с усъвършенствана технология за стратификация и различни опции за изолация, което позволява оптимизирането му за различни изисквания. Намалените топлинни загуби, подобрената стратификация и гъвкавите опции за свързване повишават ефективността и експлоатационната надеждност.

Като цяло, системата за съхранение предлага трайно и икономично решение за съхранение на енергия в съвременните системи за топлоснабдяване и улеснява интегрирането на възобновяеми топлинни източници, както и оптимизирането на потреблението и експлоатационните разходи.

Обхват на доставката

• Стратифицирани резервоари за съхранение без топлообменници по ваш избор
• включително избрана изолация
• събрание & Инструкции за експлоатация
