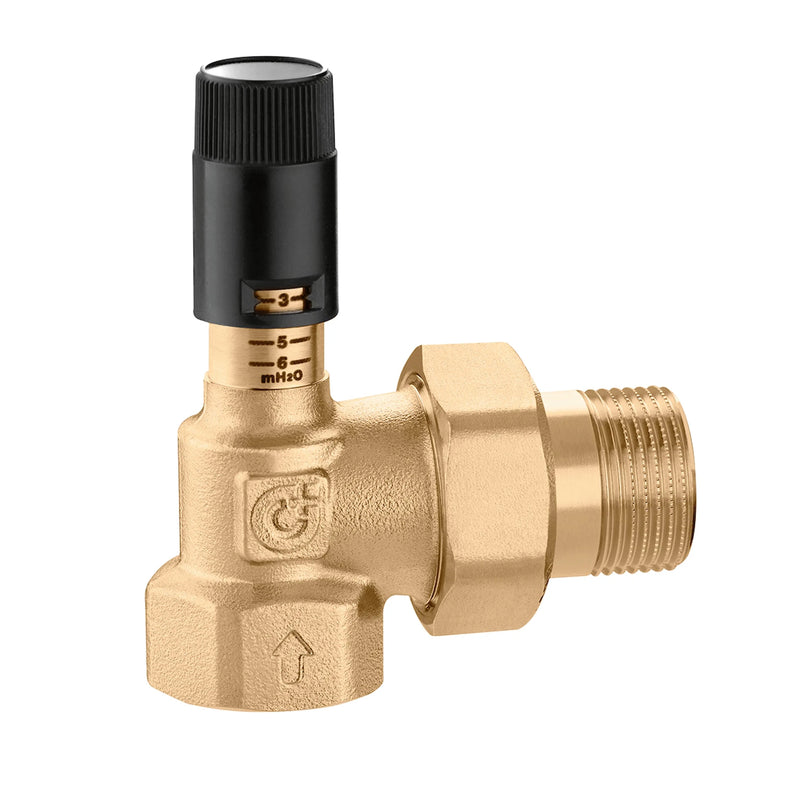

Препусков вентил за диференциално налягане — регулируем със скала
Технически данни
Максимално работно налягане: 10 бара. Среден температурен диапазон: 0–100 °C. Максимално съдържание на гликол: 30%. Среда: Вода и гликолови разтвори.
функция
Байпасният вентил за диференциално налягане осигурява контролирано връщане на дебита в системи с променливи състояния на консуматорите. Той ограничава диференциалното налягане, генерирано от помпата, и връща излишния обем пропорционално на броя на затворените консуматори.

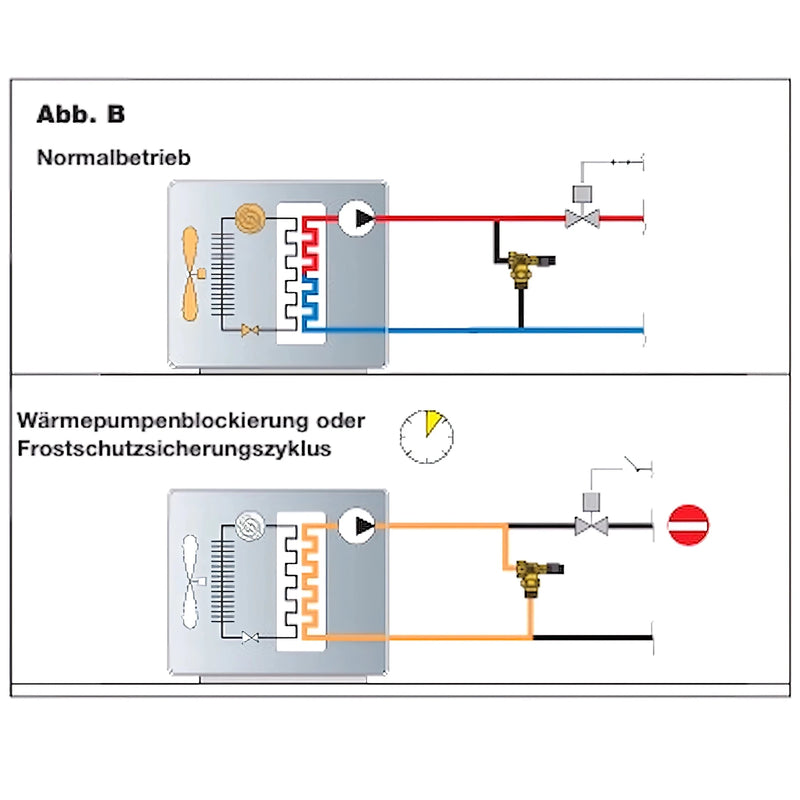

Особено в системи с термопомпи или циркулационни помпи с регулиране на скоростта, вентилът осигурява необходимия минимален дебит, необходим за правилната работа на машината и за предотвратяване на неизправности и прегряване.
Регулируемост и работа
Безстепенното регулиране чрез видимата скала позволява прецизно адаптиране към изчислените условия на налягането в системата. По време на пускането в експлоатация настройката трябва да се извърши въз основа на характеристичната крива на помпата и желаната граница на диференциалното налягане.
Фината настройка по време на работа позволява оптимизиране на поведението на системата при променящи се натоварвания; настройките се записват за по-късни контролни измервания.
Предимства
Защита на помпата и компонентите за управление чрез ограничаване на максималното диференциално налягане, намалени нива на шум и по-дълъг живот на системата. По-стабилните хидравлични условия подобряват поведението на управление и ефективността.
Инструкции за монтаж и поддръжка
Клапанът трябва да бъде монтиран на подходящо място във връщащата линия, достъпно за проверка и регулиране. Цедка преди клапана повишава експлоатационната надеждност и намалява износването.
Препоръчват се редовни визуални и функционални проверки, както и проверки на съдържанието на гликол и уплътненията. Трябва да се вземат подходящи защитни мерки в случай на замръзване.
Области на приложение

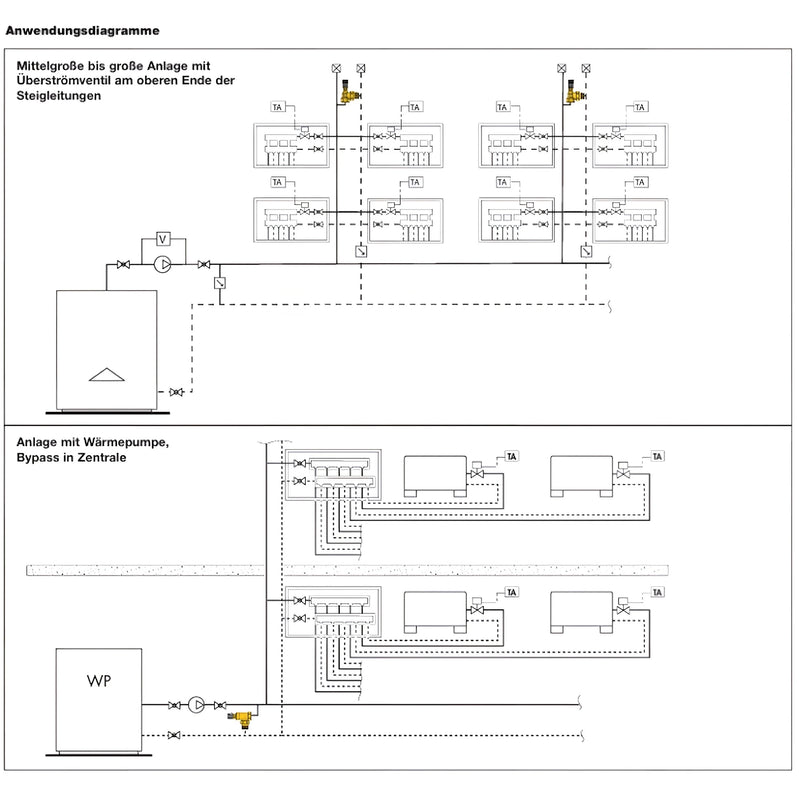

Подходящ за отоплителни, охладителни и термопомпени системи с променлив дебити. Особено полезен в системи с множество консуматори, задвижващи механизми или помпи с регулиране на скоростта, за да се осигури минимален дебит и ограничаване на налягането.
Технически данни
- Максимално работно налягане: 10 бара
- Диапазон на средната температура: 0–100 °C
- Максимално съдържание на гликол: 30%
- Агенти: Вода, гликолови разтвори
- Настройка: 10–60 kPa (1–6 м w.s. )

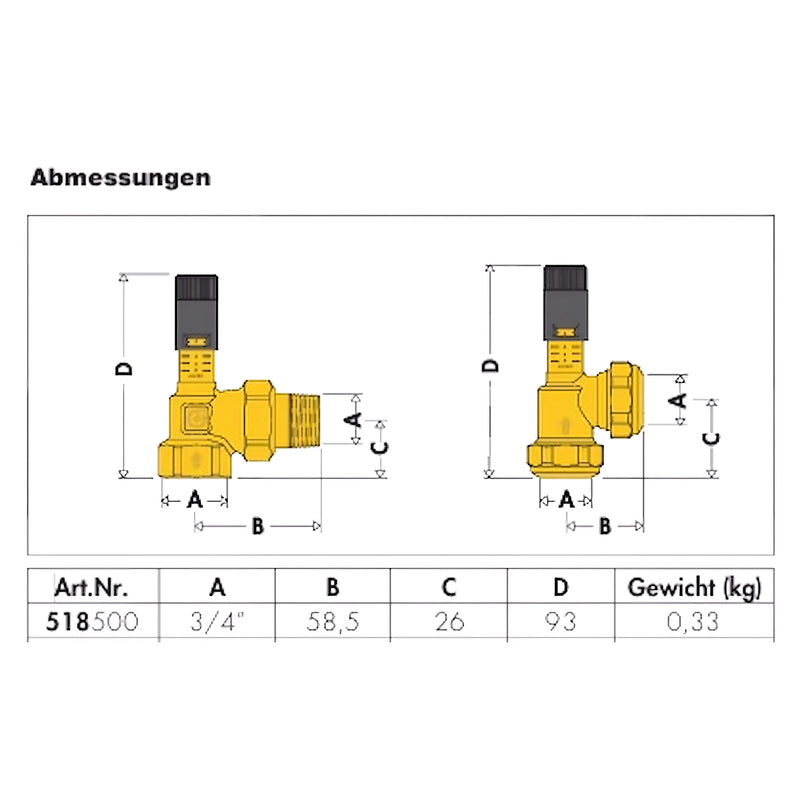

- Връзки:
- 3/4” вътрешна резба (ISO 228-1) за външна резба с винтова връзка
